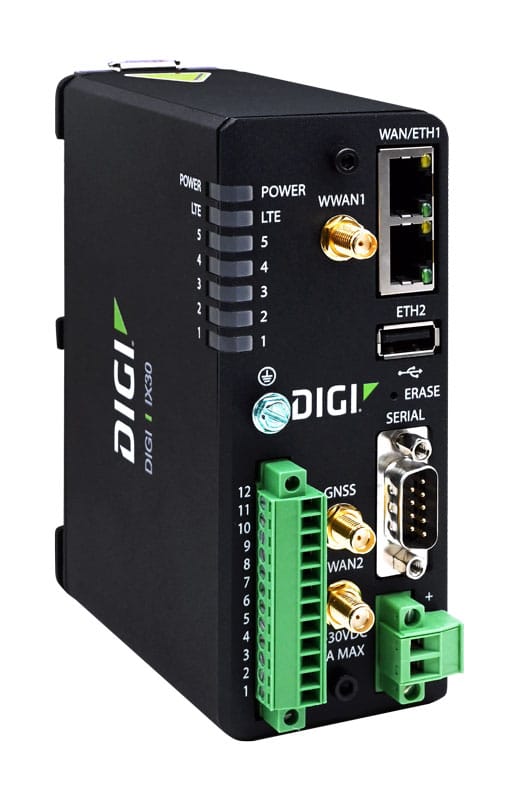

Router Industrial Digi IX30 – LTE Cat 4/3G/2G GNSS RS232 Controlo Remoto de Dispositivos

Conectividade celular

• LTE Cat 4 Global (selecione regiões/operadoras*)
• LTE Cat 4 — FDD: B1, B2, B3, B4, B5, B7, B12, B13, B18, B19, B20, B25, B26, B28; TDD: B38, B39, B40, B41;
• WCDMA: B1, B2, B4, B5, B6, B8, B19;
• G/M: B2, B3, B5, B8;
• GNSS: GPS, GLONASS, BeiDou, Galileo, QZSS
• Conectores: (3) 50 Ω SMA (2x celular, 1x GNSS); pino central: fêmea
• Slots SIM: (2) Mini-SIM (2FF)
• Segurança SIM: Protegida no módulo celular
• GNSS: Protocolo NMEA 0183 V3.0; tempo de aquisição hot start 1 s; partida a quente 29 s; partida a frio 32 s; precisão horizontal: < 2 m (50%), < 5 m (90%); altitude: < 4 m (50%), < 8 m (90%); velocidade: <0,2 m/s

Software e gestão:

• Gestão remoto: Digi Remote Manager®, SNMP v1/v2c/v3 (instalado/gerenciado pelo usuário), SMS
• Gestão local: UI Web (HTTP/HTTPS); CLI (Telnet, SSH, Serial)
• Ferramentas de gestão/solução de problemas: FTP, SFTP, SCP; analisador de protocolo com PCAP para Wireshark; registro de eventos com Syslog e SMTP; NTP/SNTP

Ethernet:

• ​Portas: (2) RJ-45; 10/100 Mbps (detecção automática)

Serial:

• (1) DB-9 DTE
• RS-232/422/285
• Suporte de sinal: TXD, RXD, CTS, DTR, DCD, DSR, RI
• Controle de fluxo: software (XON/OFF), hardware suportado

E/S:

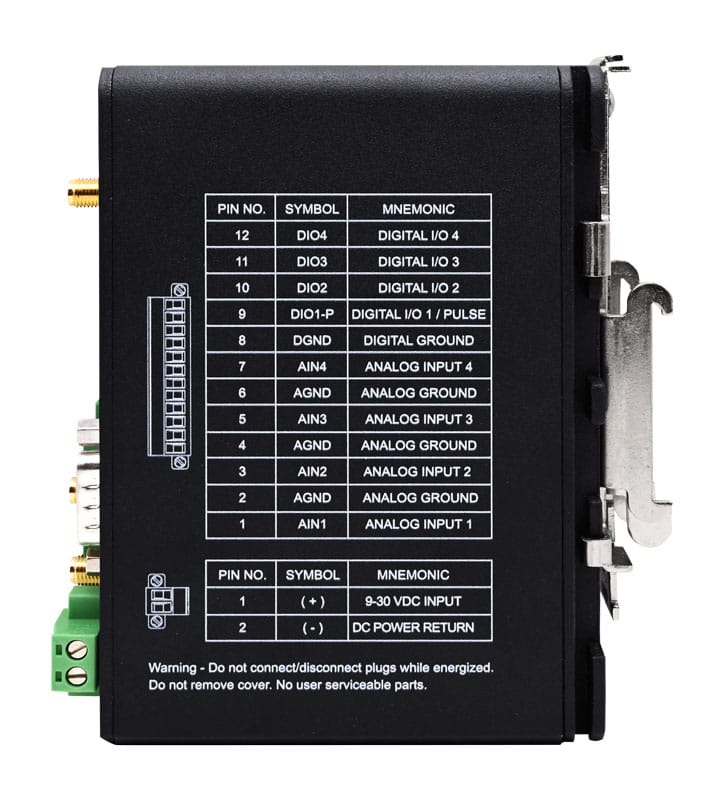

• Conector: bloco terminal rosqueado de 12 pinos
• Digital: 0 a 30 VCC, 200 mA máx.; (4) E/S, selecionável por software; entrada do contador de pulsos
• Analógico: (4) E/S analógica; 4 a 20 mA ou 0 a 10 V, selecionável por software; Resolução de 12 bits

USB:

• Portas: (1) USB 2.0 Tipo A; 5 V 500 mA máx.

Físico:

• Dimensões (C x L x A): 12,8 cm x 10 cm x 5,2 cm (5,04 pol. x 3,94 pol. x 2,05 pol.)
• Peso: 0,5 kg (1,1 lb)

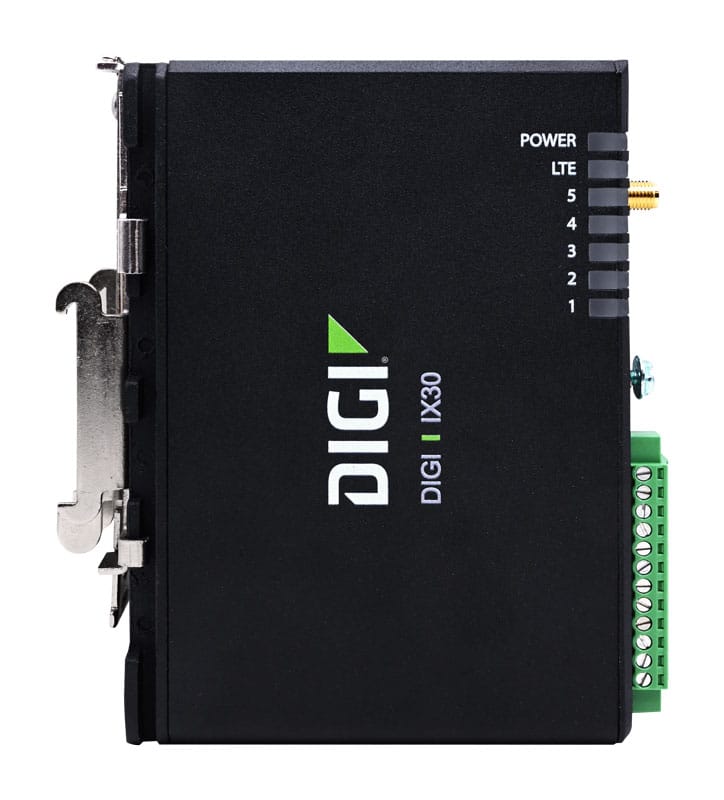

• LEDs de status: intensidade do sinal (5), LTE, potência
• Gabinete/Classificação: Alumínio / IP30
• Montagem: montagem em trilho DIN

Requerimentos energia:

• Entrada de energia: 9 a 30 VCC, fonte de alimentação mínima de 18 W necessária
• Conector de alimentação: Bloco terminal removível aparafusado
• Consumo de energia: 1,5 W (fluxo de tráfego leve), 3,5 W (pico de transmissão de dados); 1 W (modo de baixo consumo de energia, tráfego ocioso, sem WAN serial/sem Ethernet)

Ambiental:

• Perigoso (Classe 1 Div 2): Sim
• Temperatura operacional: −34 °C a 74 °C (−29 °F a 165 °F); desempenho celular reduzido pode ocorrer acima de 60 °C (140 °F)
• Temperatura de armazenamento: −40 °C a 85 °C (−40 °F a 185 °F)
• Isolamento Ethernet: 1,5 kV RMS
• Proteção de porta serial (ESD): 15 kV
• Humidade relativa: 5% a 95% (sem condensação)

Aprovações:

• Celular (IX30-00G4): CE, VERMELHO, UKCA;
• Segurança: Locais perigosos: ANSI/ISA-12.12.01-2015, CAN/CSA C22.2 NO.213-15; Locais comuns: UL 62368-1, 2ª edição, 14/10/2014; UL 62368: 2014, 2ª Edição; Normas ATEX: Método de proteção II 3 G Ex nA IIC T4 Gc; EN 60079-0:2012+A11:2013, EN 60079-15:2010, DEMKO 15 ATEX 1574X Rev.
• Padrões IECEX: US/UL/ExTR17.0077/00
• Emissões/Imunidade: CE, RED, FCC Parte 15 Subparte B, ICES-003, AS/NZS CISPR 322
• Ambiental: RoHS3
